Jak działa pompa ciepła?

Pompa ciepła jest układem termodynamicznym, którego zadaniem jest przetransportowanie energii z ośrodka o niższej temperaturze do instalacji grzewczej pracującej na wyższym poziomie temperaturowym. W praktyce o sprawności i stabilności pracy urządzenia nie decyduje pojedynczy parametr katalogowy, lecz cały układ zależności między temperaturą dolnego źródła, temperaturą zasilania, przepływem masowym, warunkami wymiany ciepła oraz strategią sterowania. Zrozumienie mechaniki obiegu chłodniczego pozwala trafniej ocenić, kiedy pompa ciepła pracuje w pobliżu optimum, a kiedy wchodzi w zakres pogorszonej efektywności lub ograniczeń eksploatacyjnych.

Jak działa pompa ciepła?

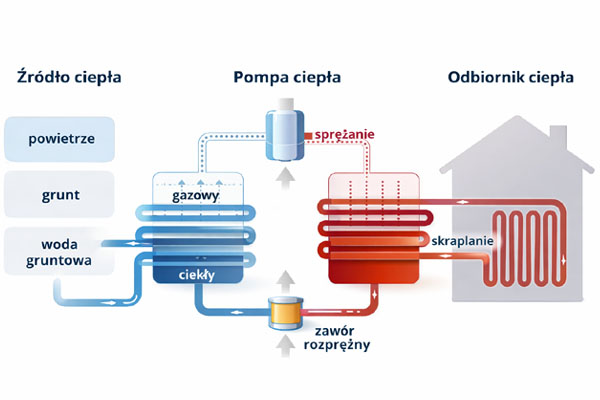

Pompa ciepła pracuje w zamkniętym obiegu chłodniczym, w którym czynnik roboczy kolejno odparowuje, jest sprężany, skrapla się i ulega rozprężeniu. Celem układu nie jest wytworzenie energii, lecz przeniesienie jej z dolnego źródła do instalacji grzewczej przy użyciu pracy sprężarki. Z tego punktu widzenia pompa ciepła jest układem transportującym strumień energii, a nie źródłem ciepła w klasycznym znaczeniu.

Dla użytkownika końcowego urządzenie zwykle sprowadza się do jednostki zewnętrznej, modułu hydraulicznego i wskazań zużycia energii. Z technicznego punktu widzenia ważne są jednak relacje między temperaturami nasycenia, ciśnieniami obiegu, przegrzaniem, dochłodzeniem, przepływem po stronie wodnej oraz warunkami wymiany ciepła po stronie dolnego źródła. To właśnie te parametry przesądzają o stabilności pracy, zakresie modulacji i sezonowej efektywności.

Bilans energii i kierunek przepływu

W ujęciu bilansowym moc grzewcza oddawana na skraplaczu jest sumą energii pobranej przez parownik z dolnego źródła oraz energii elektrycznej zużytej przez sprężarkę i osprzęt pomocniczy. Oznacza to, że poprawa warunków odbioru ciepła przez instalację albo poprawa warunków poboru energii z otoczenia bezpośrednio zmniejsza niezbędną pracę sprężarki.

Najistotniejszą konsekwencją tego bilansu jest wpływ różnicy temperatur między dolnym źródłem a zasilaniem instalacji na sprawność całego układu. Gdy temperatura zasilania rośnie, rośnie również temperatura skraplania, a zatem i spręż. Gdy jednocześnie temperatura dolnego źródła spada, obciążenie obiegu chłodniczego dodatkowo wzrasta. W praktyce właśnie dlatego układy niskotemperaturowe są wyraźnie korzystniejsze od instalacji wymagających wysokich parametrów wody grzewczej.

Tabela: kluczowe zależności pracy pompy ciepła

Czynnik chłodniczy i przemiany fazowe

Czynnik chłodniczy jest nośnikiem energii w obiegu i dzięki swoim właściwościom termodynamicznym może odparowywać oraz skraplać się w temperaturach użytecznych dla techniki grzewczej. W parowniku czynnik odbiera ciepło i przechodzi w stan gazowy przy obniżonym ciśnieniu. Następnie trafia do sprężarki, gdzie wzrasta jego ciśnienie i temperatura. W skraplaczu oddaje ciepło do wody grzewczej i ponownie przechodzi w stan ciekły.

W analizie pracy obiegu istotne są pojęcia temperatury nasycenia, przegrzania i dochłodzenia. Przegrzanie określa różnicę między rzeczywistą temperaturą pary a temperaturą nasycenia przy danym ciśnieniu po stronie ssawnej. Dochłodzenie odnosi się do temperatury cieczy po skraplaczu względem temperatury nasycenia po stronie wysokiego ciśnienia. Parametry te wpływają na bezpieczeństwo pracy sprężarki, jakość zasilania zaworu rozprężnego i wykorzystanie powierzchni wymienników.

Parownik: pobór ciepła z otoczenia

Parownik jest wymiennikiem, w którym czynnik chłodniczy pobiera energię z dolnego źródła i odparowuje. W systemach powietrznych jako dolne źródło pracuje powietrze zewnętrzne, a w gruntowych - grunt lub roztwór glikolu. W każdym przypadku o skuteczności pracy parownika decyduje różnica temperatur, powierzchnia wymiany ciepła, przepływ medium po stronie źródła oraz stan powierzchni wymiennika.

W pompach powietrznych szczególne znaczenie ma oszronienie parownika. Gdy temperatura jego powierzchni spada poniżej punktu rosy, zaczyna wykraplać się wilgoć. Poniżej 0°C kondensat może zamarzać, tworząc warstwę szronu lub lodu, która ogranicza przepływ powietrza i pogarsza przekazywanie ciepła. Zjawisko to jest normalne, ale jego intensywność zależy od wilgotności powietrza, geometrii wymiennika, strategii sterowania oraz warunków montażu jednostki zewnętrznej.

Sprężarka: spręż i temperatura tłoczenia

Sprężarka odpowiada za wymuszenie obiegu czynnika i podniesienie jego poziomu energetycznego. W praktyce oznacza to wzrost ciśnienia oraz temperatury pary po stronie tłocznej do wartości umożliwiających oddanie ciepła w skraplaczu. Parametrem szczególnie istotnym jest spręż, rozumiany jako stosunek ciśnienia tłoczenia do ciśnienia ssania.

Wysoki spręż oznacza gorsze warunki pracy sprężarki, wzrost temperatury tłoczenia oraz większy pobór energii elektrycznej. Długotrwała praca w takim zakresie może prowadzić do ograniczania wydajności przez automatykę ochronną albo do aktywacji dodatkowych strategii zabezpieczających. W praktyce wysoki spręż pojawia się najczęściej przy niskiej temperaturze dolnego źródła i jednocześnie wysokiej temperaturze zasilania instalacji.

Nowoczesne sprężarki inwerterowe poprawiają stabilność pracy, ponieważ umożliwiają modulację wydajności w szerokim zakresie. Ogranicza to zjawisko taktowania, czyli krótkich cykli włączeń i wyłączeń, które podnoszą straty rozruchowe i pogarszają sezonową efektywność.

Skraplacz: oddawanie ciepła do wody grzewczej

Skraplacz jest wymiennikiem, w którym czynnik chłodniczy oddaje energię do instalacji i skrapla się przy podwyższonym ciśnieniu. Parametrem praktycznie istotnym jest relacja między temperaturą skraplania a temperaturą wody grzewczej, określana często jako podejście temperaturowe wymiennika. Im większa różnica wymagana do przekazania tej samej mocy, tym trudniejsze warunki pracy obiegu.

Na ten obszar silnie wpływa przepływ po stronie wodnej. Zbyt mały przepływ podnosi temperaturę skraplania, zwiększa pobór mocy sprężarki i może uruchamiać ograniczenia zabezpieczające. Zbyt duże przepływy zwykle są mniej niebezpieczne dla samej sprężarki, ale mogą utrudniać regulację i zmniejszać różnicę temperatur po stronie instalacji.

W praktyce projektowej ważna jest także jakość hydrauliki. Nadmierne mieszanie zasilania z powrotem w układach ze sprzęgłem hydraulicznym, buforem lub nieprawidłowo pracującymi pompami obiegowymi może sztucznie pogarszać warunki skraplania i obniżać efektywność całego systemu.

Zawór rozprężny i kontrola przegrzania

Zawór rozprężny odpowiada za obniżenie ciśnienia ciekłego czynnika oraz regulację jego dopływu do parownika. W nowoczesnych urządzeniach najczęściej stosuje się elektroniczne zawory rozprężne, które pracują na podstawie sygnałów z czujników temperatury i ciśnienia. Ich zadaniem jest utrzymywanie stabilnego przegrzania w zakresie zapewniającym jednocześnie bezpieczeństwo sprężarki i możliwie pełne wykorzystanie parownika.

Zbyt małe przegrzanie zwiększa ryzyko przedostawania się cieczy do sprężarki, natomiast zbyt duże przegrzanie zmniejsza efektywną powierzchnię parowania. Niewłaściwa regulacja zaworu może objawiać się falowaniem parametrów, spadkiem mocy i niestabilną pracą przy szybko zmieniających się warunkach zewnętrznych. Problemy te bywają wzmacniane przez obecność wilgoci, zanieczyszczeń albo nieprawidłowe wykonanie obiegu chłodniczego.

Odszranianie w pompach powietrznych

W pompach powietrze-woda odszranianie jest integralnym elementem pracy układu. Gdy powierzchnia parownika zostaje pokryta warstwą lodu, wymiana ciepła i przepływ powietrza ulegają pogorszeniu, a dalsza praca bez defrostu prowadziłaby do szybkiego spadku wydajności.

Najczęściej stosowaną metodą jest odwrócenie obiegu chłodniczego. W tym trybie jednostka zewnętrzna jest chwilowo ogrzewana, aby stopić lód i przywrócić zdolność odbioru energii z powietrza. Kosztem tej operacji jest chwilowe obniżenie użytecznej mocy grzewczej oraz pobór energii z instalacji wodnej lub zmagazynowanego ciepła w układzie.

Częstotliwość odszraniania rośnie zwykle przy wysokiej wilgotności i temperaturach zewnętrznych w pobliżu 0°C. W diagnostyce technicznej warto zwracać uwagę, czy nadmierna liczba cykli nie wynika z recyrkulacji powietrza, błędnego montażu czujników, zabrudzenia wymiennika albo problemów z odprowadzeniem kondensatu.

COP, SCOP i warunki pomiaru

COP określa chwilową efektywność urządzenia w zadanym punkcie pracy jako stosunek mocy grzewczej do poboru mocy elektrycznej. Jest to parametr użyteczny wyłącznie wtedy, gdy analizowany jest razem z warunkami pomiaru. Dla pomp ciepła powietrze-woda zapis A7/W35 oznacza na przykład temperaturę powietrza 7°C po stronie źródła i temperaturę wody grzewczej 35°C po stronie odbioru.

SCOP jest wskaźnikiem sezonowym i uwzględnia pracę urządzenia przy różnych temperaturach zewnętrznych oraz częściach obciążenia. Jest to parametr bliższy realnej eksploatacji niż pojedynczy COP, ale również wymaga ostrożnej interpretacji. Należy sprawdzić, dla jakiego profilu klimatycznego i jakiej temperatury zasilania został wyznaczony.

W praktyce technicznej porównywanie urządzeń tylko na podstawie najwyższego punktu COP prowadzi do błędnych wniosków. Znacznie ważniejsze jest porównanie danych dla takich parametrów, jakie rzeczywiście będą występowały w budynku, w tym przy wyższych temperaturach zasilania i przy częściowym obciążeniu.

Co to oznacza w praktyce?

Z punktu widzenia projektowego i eksploatacyjnego najkorzystniejsze warunki dla pompy ciepła występują wtedy, gdy budynek ma niskie zapotrzebowanie na moc, instalacja może pracować na niskiej temperaturze zasilania, a hydraulika układu zapewnia stabilny przepływ bez nadmiernego mieszania. W takich warunkach spręż pracuje na niższym poziomie, liczba cykli odszraniania ma mniejszy wpływ na bilans sezonowy, a udział grzałki elektrycznej może pozostać ograniczony.

Jeżeli natomiast instalacja wymaga wysokich parametrów wody grzewczej przez dużą część sezonu, a dodatkowo układ ma małą pojemność wodną i słabą regulację, sprawność rzeczywista może istotnie odbiegać od wartości katalogowych. To właśnie dlatego poprawny dobór pompy ciepła powinien wynikać nie tylko z zapotrzebowania na moc, ale również z analizy strat ciepła, krzywej grzewczej, odbiorników, hydrauliki i spodziewanego zakresu temperatur pracy.
